Якорь для лодки ПВХ чертежи и сборка своими руками

Выбор якоря всегда являлся актуальной проблемой для всех рыбаков, которые предпочитают ловить рыбу с лодки. Качество работы якоря зависит от множества составляющих, которые невозможно собрать в одной модели, поэтому идеального и универсального якоря просто нет. Поэтому якорь для лодки ПВХ очень трудно выбрать.

Можно купить якорь в магазине или попытаться сделать его своими руками. Магазинная модель несколько отличается от самодельной, поэтому нужно учитывать все характеристики и склониться к выбору той или иной модели осознанно.

Якорь для лодки ПВХ

Содержание

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:
  • Модель якоря Холла.
  • Всем известный якорь-кошка.
  • Нашумевший якорь-Курбатова.
  • Якорь напоминающий по форме грибок.
  • Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:
  • Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
  • Гайка и втулка;
  • Два меньших отрезка металла и два больших;
  • Два металлических кольца;
  • Свинец — около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

  1. Необходимо закрепить втулку на конце трубы.
  2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
  3. Всю конструкцию необходимо зафиксировать с помощью гайки.
  4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

Сварной якорь Курбатова

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:
  • Стальной прут;
  • Проволока из стали;
  • Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

  1. Согните из стальной проволоки фигуру похожую на веретено.
  2. Приварите остальные детали к полученной конструкции.
  3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Процесс изготовления такого типа якоря наглядно проиллюстрирован на схемах и фото.

Пирамидальный якорь

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Как сделать самодельный якорь для надувной лодки

Для начала рыболову нужно определится с тем необходим ли якорь для лодки ПВХ или можно комфортно рыбачить без него. Основные предназначения якоря заключаются в сохранении равновесия судна, что влечет за собой обеспечение безопасности пассажиров и рыболова. Якорь позволит зафиксировать лодку в одной точке без других манипуляций.

Для обеспечения надежной фиксации якорь должен иметь следующие характеристики:
  • Он должен весить порядка 10% от массы пустой лодки;
  • Вес должен быть больше, чем 1% от всей длины судна.

Основные требования к якорю

Как сделать самодельный якорь для надувной лодки

Для того, чтобы сделать хороший якорь необходимо правильно рассчитать основные показатели и опираться на них во время изготовления:

  • удостоверится о наличии на водоеме волн либо их отсутствии и примерной их высоте;
  • приблизительно знать максимальную силу ветра в ваших широтах;
  • какого типа дно в вашей лодке ПВХ;
  • подобрать якорный трос с правильными свойствами и характеристиками.

На трос приходятся максимальные нагрузки, поэтому стоит позаботиться о его прочности. Примерная нагрузка на трос равняется десяти массам якоря.

Зачастую у рыбаков можно увидеть несколько типов канатов для якоря:
  1. надежные синтетические канаты, которые практически не поддаются гниению;
  2. реже применяются тросы из натуральных материалов.

Вы не сможете отыскать якорь, идеально подходящий под все условия рыбалки.

Прежде чем сделать якорь для лодки ПВХ своими руками необходимо провести некоторые наблюдения и исследования, а уже после этого начинать процесс изготовления и отправляться на водоем с лодкой:

  • прежде всего необходимо владеть информацией о погодных условиях на водоеме;
  • выбрать оптимальный тип и конструкцию изделия;
  • найти и подготовить все материалы, требующиеся для изготовления;
  • изучить советы от опытных рыбаков, чертежи и фото якорей в глобальной сети.
Есть и общепринятые критерии, которым должен соответствовать якорь:
  1. якорь должен обеспечивать надежную фиксацию плавательного средства в одной точке;
  2. конструкция должна легко доставаться с зацепов (иначе есть огромный риск потери изделия);
  3. он не должен быть слишком легким или тяжелым;
  4. должен быть компактным и не занимать много свободного пространства внутри лодки;
  5. материал должен поддаваться коррозии на минимальном уровне;
  6. подходить под дно в конкретных условиях рыбалки.

Плюсы якорей сделанных своими руками

Рыболовы очень часто забывают якорь дома, или у них просто нет возможности купить его или изготовить самостоятельно. Тогда в ход вступают разного рода подручные средства, которые обладают большой массой: гири, камни, кирпичи и прочее.

Плюсы якорей сделанных своими руками

Эффективность подручных средств, использованных в качестве якоря слишком низкая, но у этого явления есть свои объяснения:

  1. большой вес сильно сковывает движения рыбака внутри лодки при управлении ею;
  2. надувную лодки можно легко повредить острыми углами;
  3. процесс надежной фиксации камня к веревке занимает много времени.

Применения подручных средств в качестве якоря оправдано лишь в условиях рыбалки на водоеме с каменистым дном.

Покупка якоря в магазине не гарантирует полноценное выполнение функций отведенных к нему.

У покупных моделей есть ряд преимуществ и несколько недостатков:
  • высокая цена на надежные модели;
  • дешевые якоря часто продаются бракованными или с недостающими деталями.

Исходя из таких особенностей сделать якорь для лодки ПВХ своими руками является одной из лучших и оптимальных идей. При изготовлении якоря самостоятельно вы сможете учитывать как личные предпочтения, так и все особенности водоема и условия ловли.

Выбор оптимального якоря

Опытные рыболовы и охотники покупают якорь вслед за лодкой, так как знают что без него рыбалка превратится в испытание, но никак не станет отдыхом. Но правильно выбрать это изделие может далеко не каждый рыболовы.

Выбор оптимального якоря

Основным критерием выбора якорей является вес лодки со всей экипировкой. Опытные рыболовы уже давно проверили экспериментально каким должно быть соотношение веса якоря к массе лодки и обнародовали результаты:

  • При весе судна до 150 кг необходимо выбирать якорь массой 1.5 килограмма, и фиксировать его на веревку диаметром около 2 миллиметров.
  • Если ваша лодка весит 150 — 200 килограмм, то масса якоря должна составлять порядка 2.5 килограмм.
  • Лодки весом от 250 до 500 килограмм необходимо оборудовать якорями около 3.5 килограмм.
  • Если катер или лодка весит от 500 до 750 кг, то вес якоря должен составлять порядка 7.5 килограмм.

Если вы рыбачите на водохранилище с огромным количеством коряг на дне, то есть большой риск потери якоря. Если вы рыбачите на подобном водоеме, то следует привязать к якорю буй.

Можете заменить бой пустыми пластиковыми бутылками или пенопластом, некоторые применяют деревянные доски. В таком случае, оторвать якорь для надувной лодки ПВХ сводится к минимуму и вы сможете рыбачить без опасения.

Похожие записи

Обзор спиннинга Crocodile Обзор рыболовного снаряжения

Хочу рассказать вам о спиннинге, который называется Crocodile. Тест удилища от 100 до 250 грамм, что довольно внушительно. Хотелось бы поговорить о преимуществах и недостатках этой бюджетной модели. Первым преимуществом является большой тест, что позволяет без опаски забрасывать большие грузы...

Самые рыбные места в Иркутске Обзоры водоемов

Иркутск и Иркутская область заслуженно считается раем для рыбаков и охотников. Рыбалка в этом регионе славится большими экземплярами рыбы различных видов, некоторые вряд ли удастся встретить где-либо в другом месте. А для любителей охоты, сбора ягод и грибов будут очень привлекательны...

Правила безопасности на льду Зимняя рыбалка

Ледостав открывает перед рыболовами совершенно особые возможности, поэтому и ждут его с таким нетерпением, так спешат выйти на молодой лед. При этом часто забывают, что абсолютно надежного льда в природе не существует. Это надо помнить везде и всегда: на замерзшем пруду и реке, озере и...

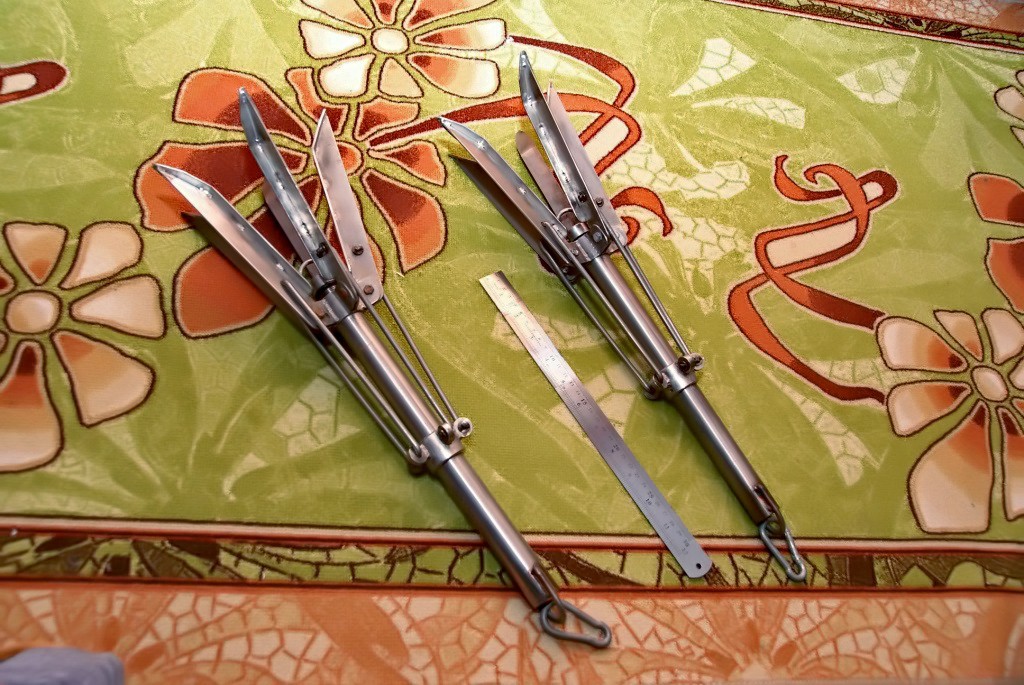

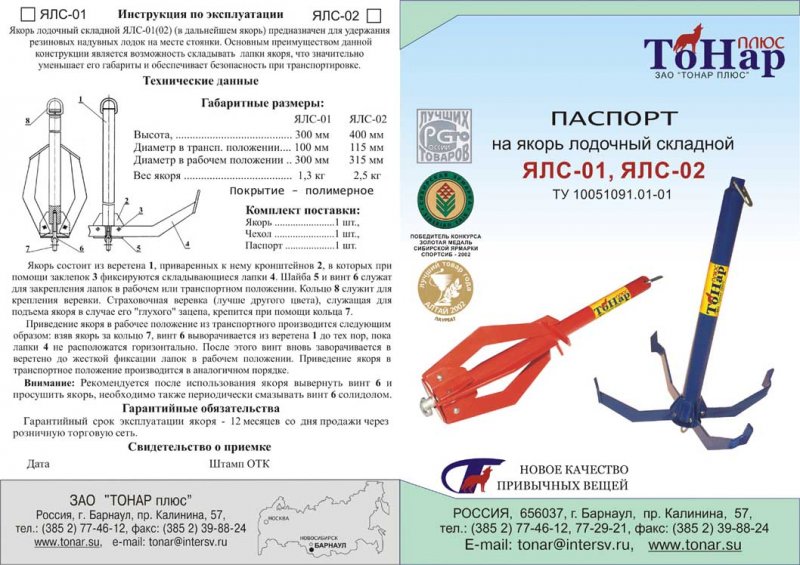

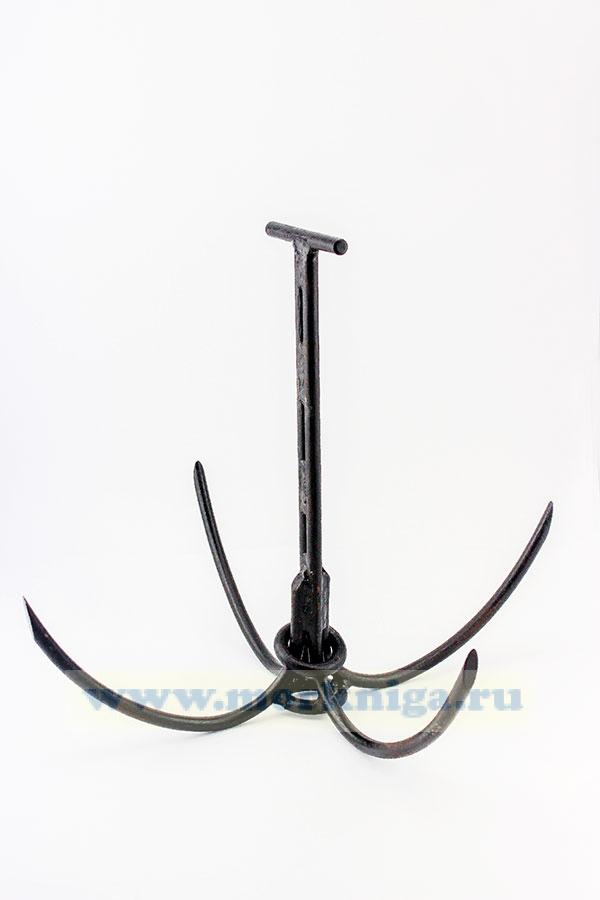

Якорь кошка для лодки своими руками фото
