Кухонная вытяжка представляет собой вентилятор, чаще центробежный, нежели осевой. Отдельные модели стоят значительную сумму денег, на практике плата уходит на внешнее оформление, снижение шума и прочие изыски. В основе функционала лежит двигатель асинхронного типа с расщепленными полюсами (Shaded-pole Motor) либо внешним ротором. Как правило, имеется плата управления, фильтры, освещение и пара мелочей. Ремонт вытяжки для кухни своими руками не выглядит делом заманчивым, если вспомнить про цену оборудования. Сдайте по гарантии.

Устройство кухонной вытяжки

Двигатель с расщепленными полюсами ставят по ряду причин:

  • надежность;
  • простота изготовления;
  • повышенный крутящий момент (включая старт);
  • повышенный период эксплуатации.

Двигатель

Независимо от факта, работает устройство на рециркуляцию или на вытяжку, заправляет процессом асинхронный двигатель. Это электрический мотор (как правило, однофазный), скорость вращения которого несложно гибко регулировать рядом методов. В сложных кухонных вытяжках используется инверторное управление, снижающее шум, повышающее КПД. При этом изменению подлежит частота следования управляющих импульсов. Для результата входное напряжение выпрямляется, потом преобразуется в нужную форму. Частота гибко изменяется в каскаде генератора. На деле для работы однофазного мотора пределы параметра не столь велики, как, к примеру, в сварочных аппаратах либо индукционных варочных панелях.

Устройство кухонной вытяжки

Другой способ управления гораздо проще. На обмотки асинхронного двигателя в нужной фазе подаются импульсы с частотой сетевого напряжения, но амплитуда регулируется, к примеру, тиристорной схемой. Получаются три скорости, предоставленные производителем. Метод шумный, если импульсы квадратной, а не синусоидальной формы. Плюс падает КПД, зато простота реализация и малая цена остаются за амплитудной регуляцией. Умелец соберет подобный источник питания из потенциометра и нескольких диодов. Понадобится пара-другая пассивных элементов.

Вентиляторы в кухонной вытяжке бывают осевыми либо тангенциальными:

  1. Осевой вентилятор схож с пропеллером самолета. Лопасти затягивают воздух. Воздушные массы идут вдоль оси вращения мотора.
  2. Тангенциальные вентиляторы более интересные. Лопасть — как у первых пароходов: много лопаток, расположенных по кругу через равные промежутки. За счет скорости вращения центробежная сила выбрасывает воздух на периферию. Отвод расположен по кругу, потом поток устремляется в воздуховод.

Тангенциальный вентилятор

Тангенциальные вентиляторы распространены в промышленности. Встречается мотор с внешним ротором, демонстрирующий больший КПД лишь за счет принципа работы. Большой напор такими вентиляторами создать сложно. Зато скорость стабильна. Потому избранные моторы меньшей мощности показывают большую производительность, чем бюджетные модели, потребляющие сверху пару десятков Ватт. Естественно, предпочтительнее тангенциальный вентилятор.

Фильтры

Угольный фильтр надевается на круглое входное окно двигателя, уменьшая площадь, снижая цену. Напротив, в дешевых моделях угольный фильтр прямоугольный и большого размера. Ставится вслед жировому на специальные металлические скобы. Аксессуар большего размера означает и высокую цену.

Жировой фильтр ставится на входе за решеткой портала. Существовали тканевые или полубумажные, ныне изделия делаются из плотной стальной сетки, покрытой алюминием. На металле оседает жир, что обусловливает высокую эффективность устройства. Угольный фильтр ставится, когда устройство работает на рециркуляцию. Специально для указанного случая в корпусе или телескопическом шкафу кухонной вытяжки обустраивается ряд щелевых отверстий. При работе с выбросом воздуха в вентканал элементы закрываются специальными заглушками, либо изменяется направление тока воздуха, зависит от конструкции. К примеру, на чехле мотора стоит специальный переключатель режимов работы.

Жировой фильтр

Панель управления и освещение

Панель управления механическая или сенсорная, выполняется единым блоком. Если скоростей несколько, присутствует схема формирования управляющего напряжения. Для ремонта своими руками понадобятся знания из области радиоэлектроники и электротехники. Дополняет конструкцию освещение трех типов:

  1. Лампы накала.
  2. Галогенные лампы.
  3. Светодиоды.

Типы осветительных приборов перечислены по росту экономичности и срока эксплуатации. Кухонные вытяжки оснащаются датчиками дыма, температуры, даже газа. К примеру, оборудование может дать команду комплексу Умный дом перекрыть снабжение голубым топливом в случае фиксации присутствия в среде метана либо прочим признакам. Опций множество, порой изделия имеют в комплекте пульты управления.

Ремонт кухонной вытяжки своими руками

Если приобрели кухонную вытяжку, примите к сведению, что горящая газовая конфорка снизу без кастрюли либо прочей посуды – смерть для кухонной вытяжки. Если в доме часто наблюдается подобная ситуация, вытяжка быстро ломается.

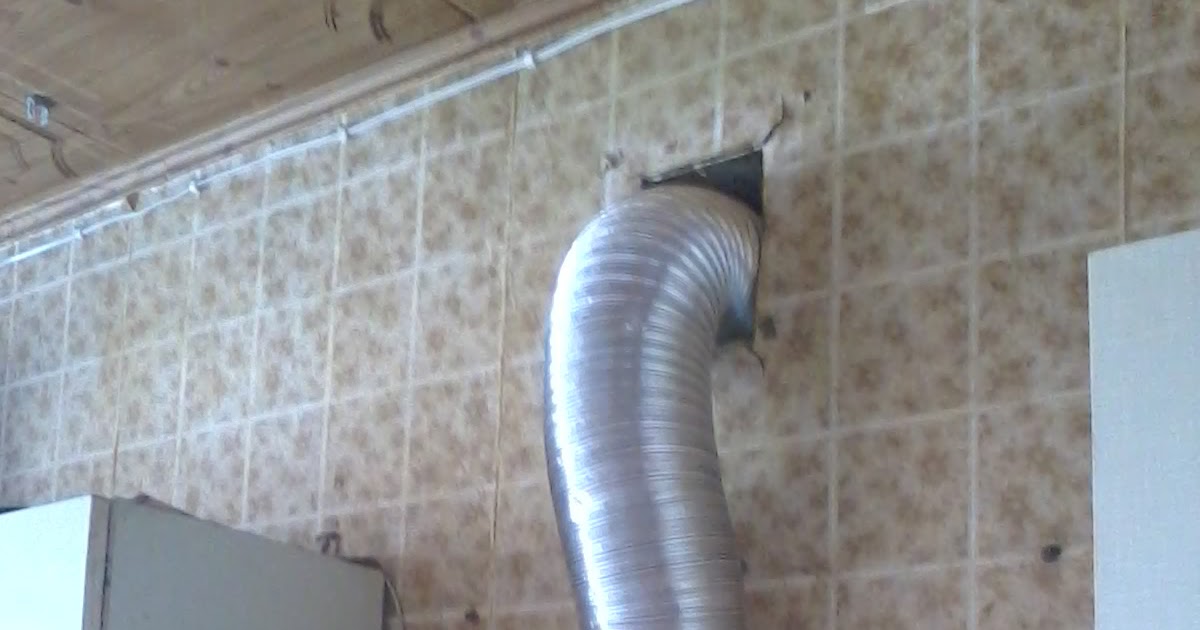

Вытяжка кухонная

Фильтры кухонной вытяжки рекомендуется чистить либо менять, прочитайте в инструкции. Поможет датчик обнаружения необходимости замены комплектующих. Загорится лампочка или запищит зуммер, если пора обновить угольный фильтр. Проверьте сигнализаторы на предмет того, не пора ли сменить фильтры. Главные виды поломок касаются двигателя.

Если кухонная вытяжка не включается, первым делом проверяем встроенное освещение для отслеживания цепи питания. Если работает, накрылся мотор или схема управления. Уже говорили, что однофазный асинхронный двигатель запустить несложно. Фаза напряжения на обмотках (рабочей и пусковой) отличается на 90 градусов. Для этого обе объединяются параллельно, но в цепь одной включается конденсатор. Двигателю с расщепленными полюсами действие не нужно: ротор врезан в сердечник, в разрезе которого образуется магнитное поле переменного направления.

Конденсатор укрепляют на двигателе (продолговатый тонкий цилиндр), остается лишь подать питание. Чтобы понять, где какой контакт, рекомендуется почитать надписи на корпусе мотора.

Если случайно попался трехфазный асинхронный двигатель, обмотки соедините в треугольник. Действие нарисовано в районе выводов на шильдике. В интернете бытует мнение, что понадобится частотный преобразователь, но прибор не для запуска, а плавной регулировки скорости вращения асинхронного двигателя с короткозамкнутым ротором. Если мотор живой, начинаем тестером исследовать схему формирования напряжений. Найти достаточно просто, именно оттуда выходят провода питания двигателя.

Если мотор работает на единой скорости, 90%, что поломалась управляющая схема. Легко проверить частотным преобразователем, СРМ – 2,5 тоже пойдет. На короткое время заменим резистивным делителем для получения напряжений:

  • 100 В;
  • 160 В;
  • 220 В.

Это типовые номиналы для создания различных оборотов. Возрастание и падение скорости определяем на слух. Чтобы делать ремонт кухонных вытяжек, рекомендуется проштудировать учебник по электротехнике.

Прочие неисправности

Часто пропадает сеть 220 В. Проверьте тестером, на месте ли напряжение питания на оборудовании. Внутри у большинства приборов скрывается предохранитель. Начать следует с прозвона проводников. Шнур с вилкой сидят на колодке, в этом месте производим расстыковку и оцениваем вольтаж при помощи тестера. Ремонт неисправностей вытяжек проходит в типичном стиле для любой аппаратуры. Главные поломки приходятся на разрывы электрических контактов. У мотора горят обмотки. Отслаиваются дорожки печатных плат, опухают (электролитические) конденсаторы, рвутся провода. Здесь больше пригодится скрупулезность при осмотре.

Типовой набор задач заключается в том, чтобы прочистить и поменять фильтры, вставить новую лампочку, осмотреть электронную плату на предмет повреждений, но силовую часть доверьте профессионалам. Ремонт кухонных вытяжек Крона экономически оправдан, а вместо старой Hansa OSC 611 WH лучше купить новую.
