Мое почтение читающему!
Топик мог бы получиться просто катастрофически огромным, поэтому перейдем сразу к делу. Впереди вас ждет рассказ, о том, как можно одну флешку сделать одновременно загрузочной как для ОС семейства Windows, так и nix, а также сделать из нее live-usb. Заранее прошу прощения за жаргон, не сторонник, но так короче.

Аннотация


Как-то пришлось много раз подряд устанавливать на одну и ту же машину кучу разных операционных систем, как от товарищей господ из Майкрософт, так и любимых всеми нами nix`ов. При этом инсталляторы вновь устанавливаемых ОСей периодически терли загрузчики ранее установленных, так что приходилось их восстанавливать вручную, загружаясь с live-usb. Но самое ужасное, что при всем при этом под рукой была всего одна флешка (и еще 15 компьютеров правда, но толку от них было мало, так как разбирать их по причинам гарантии в надежде на лишний жесткий диск было нельзя). Флешка к счастью была большого объема. Вот тут-то и возникла идея сделать из одной флешки две, а лучше три (хотя можно и 4) разных девайса.

Немного теории


Как сделать из одной флешки несколько с целью последующей установки на нее одновременно нескольких установщиков ОС и еще live-операционки? Ответ очевиден — сделать на флешке несколько разделов!
Покопавшись в интернете глубинах подсознания вспомнил из институтского курса, что информация о разделах хранится в первом секторе диска флешки, называющемся Master Boot Table (MBR), а точнее в отдельной его части, называемой partitions. Находится эта часть по смещению 0x01BE и представляет собой 4 поля по 16 байт, каждое из которых представляет собой запись об отдельном разделе. При этом в принципе возможно на одном устройстве иметь и большее количество разделов, но это сложнее и нам для флешки хватит и четырех.
Инструментарий

В форточных ОС существует неприятное ограничение на количество разделов флешки. Оно не должно превышать 1. Точнее разделов может быть сколько угодно, но ОСь будет видеть только первую из записей в partitions. Собственно это и определило выбор средств для форматирования флешки. Будем работать с линуксовым fdisk`ом!
Сам загрузчик будем писать на FASM`е, так как для программирования кода, выполняющегося вне ОС он наиболее удобен на мой взгляд.
Работать с флешкой в виде блочного устройства можно с помощью ужасной destroy data (dd), но раз уж тут выходит такая мешанина операционок, то воспользуемся более дружественной оконной DMDE.
Краткое лирическое отступление
На самом деле особенность работы ОС семейства Windows с флешками позволяет используя предлагаемую мной технологию абсолютно безболезненно по отношению к дальнейшему использованию флешки в качестве ординарного накопителя данных. Отрезав от имеющихся у меня в наличии 16 GB парочку в конце, я стал обладателем 14-гиговой флешки, работающей с точки зрения винды как и прежде (т. е. другие разделы были не видны), но при этом при попытке загрузки с нее из BIOS позволяющей устанавливать ОСи из двух гигабайтных разделов, созданных в конце.
Зубофлешко-дробильный аппарат

Начнем с самого простого, разметим файловую систему на нашей флешке. В частности я использовал флешку Transcend JetFlash 16 GB (была получена в качестве подарка, а дареному коню как известно… Хотя нареканий в ее адрес у меня за 1,5 года использования нет). Как я уже говорил, пользоваться будем линуксовым fdisk`ом (под рукой оказалась старенькая виртуальная машина Ubuntu 9).
Итак, монтируем флешку (так как сидим под X-ми, то просто втыкаем ее в порт). Получаем устройство /dev/sdb.
Запускаем fdisk, натравив его на новое устройство:
root@kubuntu:/# fdisk /dev/sdb
Имеем выхлоп:
The number of cylinders for this disk is set to 1953. There is nothing wrong with that, but this is larger than 1024, and could in certain setups cause problems with: 1) software that runs at boot time (e.g., old versions of LILO) 2) booting and partitioning software from other OSs (e.g., DOS FDISK, OS/2 FDISK) Command (m for help): m Command action a toggle a bootable flag b edit bsd disklabel c toggle the dos compatibility flag d delete a partition l list known partition types m print this menu n add a new partition o create a new empty DOS partition table p print the partition table q quit without saving changes s create a new empty Sun disklabel t change a partition's system id u change display/entry units v verify the partition table w write table to disk and exit x extra functionality (experts only)
Считаем, что диск чистый и не содержит ни одного раздела. В противном случае командой d исправляем этот недостаток (не забыв скопировать нужные данные заранее).
Задача проста — создать три раздела. Разделы будем создавать основные (primary), чтобы вся информация о них хранилась в partitions MBR`а. Воспользуемся командой n.
Первый раздел самый большой (14 ГБ), так как его потом будет видеть Windows, и его будем использовать в качестве обычной флешки:
Command (m for help): n Command action e extended p primary partition (1-4) p Partition number (1-4): 1 First cylinder (1-15320, default 1): 1 Last cylinder or +size or +sizeM or +sizeK (1-15320, default 15320): +14336M
Второй и третий по гигабайту:
Command (m for help): n Command action e extended p primary partition (1-4) p Partition number (1-4): 2 First cylinder (13674-15320, default 13674): Using default value 13674 Last cylinder or +size or +sizeM or +sizeK (13674-15320, default 15320): +1024M Command (m for help): n Command action e extended p primary partition (1-4) p Partition number (1-4): 3 First cylinder (14652-15320, default 14652): Using default value 14652 Last cylinder or +size or +sizeM or +sizeK (14652-15320, default 15320): Using default value 15320
Проверим полученные результаты, распечатав сформированную таблицу разделов командой p:
Command (m for help): p Disk /dev/sdb: 16.0 GB, 16064184320 bytes 64 heads, 32 sectors/track, 15320 cylinders Units = cylinders of 2048 512 = 1048576 bytes Disk identifier: 0x0dee0000 Device Boot Start End Blocks Id System /dev/sdb1 1 13673 14001136 83 Linux /dev/sdb2 13674 14651 1001472 83 Linux /dev/sdb3 14652 15320 685056 83 Linux
Как видим имеем три раздела: 14 ГБ, 1ГБ и остатки (чуть меньше гига). Остается сохранить полученные изменения командой w:
Command (m for help): w The partition table has been altered! Calling ioctl() to re-read partition table. Syncing disks. root@kubuntu:/#

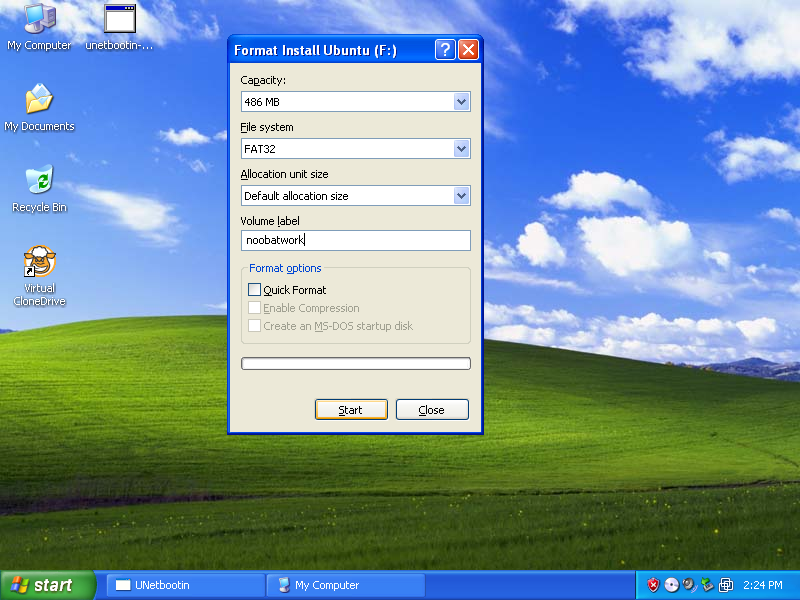

Отключаем флешку от виртуальной машины и моментально лицезреем всплывающее окошко следующего вида:

Видно, что флешка стала восприниматься Windows, как устройство значительно меньшего размера. Что ж, форматируем! Получаем первый раздел, готовый к использованию. Но что делать с двумя другими? Первое, не факт, что самое умное (но главное, что рабочее!), что пришло на ум — это обмануть старушку Windows и поменять местами записи в таблице разделов.
Итак, воспользуемся программой DMDE, откроем флешку, как блочное устройство и покопаемся в байтиках загрузочного сектора.

Выбрали подходящее по размеру устройство.

Открыли его и первое, что видим — это таблицу разделов, разбитую по полям. Не устраивает, лезем к сырым байтам. Нажимаем F2 и видим содержимое MBR. Помним, что partitions (записи о разделах) хранятся с 446 байта.

Красным выделена запись о первом разделе. Далее делаем ход конем! Сохраняем все три записи куда-нибудь в блокнотик, а на место первой записи записываем вторую (crtl+e, записываем, ctrl+w сохраняем). Закрываем DMDE, перетыкаем флешку и… бинго! Видим следующее окошко:

Windows на этот раз увидела второй раздел в гигтар размером. Потираем руки и форматируем.
Как не сложно догадаться, далее стоит на место первого записать третий, а на место второго скопировать с первого. Снова отформатировать и вернуть полученную запись на третью позицию (не забываем, что записи 16 байт, а при форматировании меняется байт идентификатора файловой системы). На последнем шаге возвращаем из блокнотика на место первую запись. В результате, если подмонтировать такую флешку к Ubuntu, получим три разных раздела, а в случае Windows — только один — первый.
Способом, аналогичным способу форматирования разделов, на флешку легко устанавливаются всевозможные операционки. Я на свою установил следующие:
  • Раздел 1 (14 ГБ) — установщик Windows 7 (+ также используется как обычная флешка)
  • Раздел 2 (1 ГБ) — live-usb Windows (bartPE)
  • Раздел 3 — live-usb Linux (backtrack)
А где же код?

Что дальше? Имеем прекрасную флешку с тремя операционками и… огромным минусом! Чтобы после загрузки BIOS компьютер начинал грузиться с флешки, один из ее разделов должен быть активным (значение первого байта в записи partitions 0x01). Легко, скажите вы, воспользуемся все той же любимой DMDE. Возможно, но тут сталкиваемся с очередной проблемой — что, если мы часто меняем мнение по поводу того, с какого раздела флешки грузиться? Не редактировать же каждый раз таблицу разделов из DMDE вручную. Конечно нет, автоматизируем этот процесс!
Еще немного теории

Из чего состоит MBR? MBR — это загрузчик + запись таблицы разделов. После того, как микропрограмма BIOS проверит компьютер (POST), она производит копирование первого сектора диска, с которого предполагается проводить загрузку операционной системы в память по адресу 0x7С00 (процессор работает в реальном режиме адресов) и передает туда управление. Далее кодом загрузчика MBR (все, что до 446го байта) осуществляется проверка готовности диска, проверка записей таблицы разделов (активной должна быть только одна!) и выбор активного раздела с последующей передачей управления загрузчику ОС.
Что сделаем мы

Чтобы избавиться ограничения на количество одновременных активных разделов на диске подменим код загрузчика из MBR своим собственным, который будет проверять записи, находить отмеченные как активные и ждать от пользователя нажатия клавиши с цифрой, соответствующей номеру раздела, с которого стоит производить загрузку.
Как я уже говорил, код будем писать на FASM (а отладка осуществлялась в Bochs). Далее представлен листинг без особых пояснений, иначе топик никогда не закончится. Хотелось бы только отметить, что так сложилось, что это моя первая программа на ассемблере, поэтому не судите строго. Что делает код было описано выше.
;регистр dl cодержит номер загрузочного диска! use16 ;======== Копируем самого себя по адресу 0000:0600h =================== mov ax, 7C0h mov ds, ax xor si, si mov ax, 60h mov es, ax xor di, di mov cx, 0FFh ;в cx лежит число повторений функции копирования слов ;[DS:SI] => [ES:DI]; SI += 2; DI += 2; rep movsw ;Передаем управление на новое расположение кода jmp 0000:0618h ;======== Приветствуем пользователя =================================== mov ax, hello_msg_1 call print mov ax, hello_msg_2 call print ;======== Проверяем таблицу разделов =================================== mov si, [part_adr] mov bh, 80h mov cl, -1 partitions_chek: cmp cl, 3 ;если уже было проверено 4 записи, выходим из цикла и переходим к обработке записей je partition_select add si, 10h inc cl mov bl, [es:si] cmp bl, bh jne partitions_chek ;запись не является загрузочной call partitions_process ;запись загрузочная! ;[es:si] содержит адрес записи в таблице разделов ;cl - номер раздела jmp partitions_chek ;======== Подпрограмма вывода инофрмации об активном разделе ============================= partitions_process: mov ax, boot_part_msg call print mov di, part_num add [ds:di], cl mov ax, part_num call print sub [ds:di], cl mov di, boot_flags mov ch, 0 add di, cx mov byte[ds:di], 1 ret; ;======================================================================= partition_select: ;Обрабатываем пользовательский ввод mov ax, select_part_msg call print choise: mov di, boot_flags mov si, [part_adr] mov ah, 0 int 16h p0: cmp al, 48 jne p1 add si, 10h jmp disk p1: cmp al, 49 jne p2 add si, 20h jmp disk p2: cmp al, 50 jne p3 add si, 30h jmp disk p3: add si, 40h cmp al, 51 je disk wrong_choise: mov ax, wrong_input_msg call print jmp choise disk: mov ah, 0 sub al, 48 ; сначала проверка, выбрал ли пользователь действительно загрузочный раздел add di, ax cmp byte [ds:di], 0 je wrong_choise ; по [es:si] содержится запись таблицы разделов ; о выбранном загрузочном диске mov ah, 41h ; проверка поддержки диском расширенного режима (> 8 GB) ; dl содержит номер диска mov bx, 55AAh int 13h jc ext_not_present_error shr cx, 1 jnb ext_not_present_error cmp bx, 0AA55h je read_boot_sect ext_not_present_error: mov ax, ext_not_pres_msg call print int 18h read_boot_sect: mov ah, 42h mov di, DAP_structure add di, 8 add si, 8 mov ebx, [ds:si] mov [ds:di], ebx mov si, DAP_structure int 13h jc ext_not_present_error jmp 0000:7C00h ;======== Подпрограмма вывода сообщений ================================ print: push si push bx mov bx, ax xor si, si mov ah, 0Eh p: mov al, [bx + si] cmp al, 0Ah int 10h je end_print inc si jmp p end_print: pop bx pop si ret ;======================================================================= hello_msg_1 db '', 0Dh, 0Ah hello_msg_2 db 'WELL`s LOADER (c) 2011', 0Dh, 0Ah boot_part_msg db 'Find bootable partitions:', 0Dh, 0Ah select_part_msg db 'Select part to boot from (press 0 ... 3)', 0Dh, 0Ah wrong_input_msg db 'Wrong choise. Try again', 0Dh, 0Ah ext_not_pres_msg db 'a disk read error occured', 0Dh, 0Ah part_num db '0', 0Dh, 0Ah part_adr dw 1AEh boot_flags db 4 dup (0) DAP_structure db 10h, 0, 1, 0, 0, 7Ch, 0, 0, 8 dup (0)
Как видно, программа загрузчика представляет из себя чистый бинарник без всяких точек входа, секций и прочей сложноты. Режим работы процессора — реальный (16-разрядный).
Чтобы использовать этот загрузчик, его необходимо залить на флешку в первый сектор (с помощью DMDE, например), при этом сохранив нетронутой таблицу разделов. Размер скомпилированного бинарного файла 442 байта.

Перспективы


Если такое решение станет пользоваться популярностью, то функциональность загрузчика легко можно расширить например добавив вывод информации о разделах на экран в процессе выбора. Для удобства залилтия загрузчика на флешку и выбора, какие из разделов будут активными можно написать небольшой инструмент. В общем ваши пожелания и предложения принимаются в комментариях.
Скачать исходный код и бинарник загрузчика можно отсюда. Live xp своими руками фото
